產品總匯Products
產品列表
當前位置：首頁 > > 產品總匯 > 截止閥 > 國標截止閥

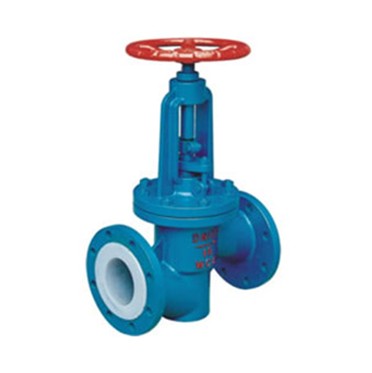

襯氟截止閥

所屬：截止閥>>國標截止閥

閥體材質：碳鋼、不銹鋼
公稱壓力：1.0～2.5MPa
實用介質：強酸、強堿、強氧化劑等
實用溫度：-50～150℃
連接方式：法蘭連接
行業應用：廣泛用于各種濃度的強堿有機溶劑以及其它腐蝕性氣體，液體介質的管路上使用

咨詢熱線：0577-27863708
此產品相關資料下載
  • 產品描述

產品用途

J41F4-16、J41F46-16 型襯氟截止閥適用在 -50~150℃ 的各種濃度的王水、流酸、鹽酸、氫氟酸和各種有機酸、強酸、強氧化劑，還適用于各種濃度的強堿有機溶劑以及其它腐蝕性氣體，液體介質的管路上使用。



執行標準

設計規范：GB/T 12233 GB/T 12235

結構長度：GB/T 12221
連接法蘭：JB/T 78 JB/T 79
試驗與檢驗：GB/T 13927
產品標識：GB/T 12220
供貨規范：JB/T 7928


性能規范

襯里、閥座
適用溫度（℃）
適用介質
PTFE（F4）
≤180
除熔融堿金屬、元素氟外的各種濃度的酸、堿、鹽、王水、有機酸等強腐蝕性介質
PCTFE（F3）
≤120
FEP（F46）
≤150
PFA（可熔性F4）
≤180
PVDF（F2）
≤100
RPTFE（RF4）
≤180


主要外形和連接尺寸


規格 L D D1 D2 f b n-d D0 H H1
DN NPS 1.0MPa
15   90 95 65 45 2 14 4-14 100 240 265
20   95 105 75 55 2 16 4-14 100 245 270
25 1 100 115 85 65 2 16 4-14 120 250 275
32 1 105 135 100 78 2 18 4-18 120 260 290
40 1 115 145 110 85 3 18 4-18 140 290 325
50 2 125 160 125 100 3 20 4-18 140 300 335
65 2 145 180 145 120 3 20 4-18 160 355 400
80 3 155 195 160 135 3 22 4-18 160 400 450
100 4 175 215 180 155 3 22 8-18 180 455 495
125 5 200 245 210 185 3 24 8-18 180 530 560
150 6 225 280 240 210 3 24 8-23 240 605 650
200 8 275 335 295 265 3 26 8-23 240 650 770
250 10 325 390 350 320 3 28 12-23 280 680 800
300 12 375 440 400 368 4 28 12-23 280 710 835
1.6MPa
15   90 95 65 45 2 14 4-14 100 240 265
20   95 105 75 55 2 16 4-14 100 245 270
25 1 100 115 85 65 2 16 4-14 120 250 275
32 1 105 135 100 78 2 18 4-18 140 260 290
40 1 115 145 110 85 3 18 4-18 140 290 325
50 2 125 160 125 100 3 20 4-18 160 300 335
65 2 145 180 145 120 3 20 4-18 180 355 400
80 3 155 195 160 135 3 22 8-18 240 400 450
100 4 175 215 180 155 3 24 8-18 240 455 495
125 5 200 245 210 185 3 26 8-18 280 530 560
150 6 225 280 240 210 3 28 8-23 320 605 650
200 8 275 335 295 265 3 30 8-23 360 650 770
2.5MPa
15   90 95 65 45 2 16 4-14 120 245 270
20   95 105 75 55 2 16 4-14 120 250 275
25 1 100 115 85 65 2 16 4-14 140 260 290
32 1 105 135 100 78 2 18 4-18 140 290 325
40 1 115 145 110 85 3 18 4-18 160 300 335
50 2 125 160 125 100 3 20 4-18 180 355 400
