產品用途

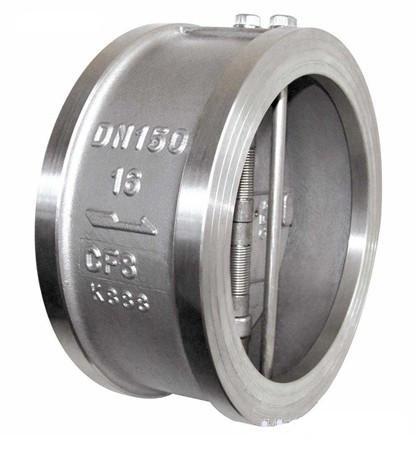

H76H、H76Y、H76W、H76X、H76F 型對夾蝶形止回閥用于純凈管路及工業(yè)、環(huán)保、水處理、高層建筑給排水管路，阻止介質逆向流動之用。
產品特點
1、體積小，重量輕，結構緊湊、維修方便
2、閥板采用對偶式，在彈簧的彈性力下矩下可自行速閉
3、因速閉作用，可防止介質倒流
4、閥體結構長度尺寸小，剛性好
5、安全方便，可用于水平垂直兩個方向安裝
執(zhí)行標準
1、法蘭連接尺寸：GB/T1724.1-98
2、結構長度：GB/T12221-1989，ISO5752-82
性能參數(shù)
|
型號 |
工作壓力（MPa） |
適用溫度（℃） |
適用介質 |
閥體材料 |
|
H76H-10C～40 |
1.0～4.0 |
－29～425 |
水、蒸汽、油品 |
碳鋼 |
|
H76W-10P～25 |
1.0～2.5 |
≤150 |
硝酸類 |
不銹鋼 |
|
H76Y-40P |
4 |
≤150 |
硝酸類 |
不銹鋼 |
HH47、H47XF、HDH47X 蝶式緩沖止回閥主要外形和連接尺寸
|
公稱通徑DN (mm) |
尺寸 (mm) |
||
|
L |
H |
D |
|
|
200 |
230 |
550 |
600 |
|
250 |
250 |
630 |
700 |
|
300 |
270 |
690 |
740 |
|
350 |
290 |
780 |
800 |
|
400 |
310 |
860 |
870 |
|
450 |
330 |
910 |
920 |
|
500 |
350 |
980 |
1000 |
|
600 |
390 |
1070 |
1250 |
|
700 |
430 |
1220 |
1360 |
|
800 |
470 |
1320 |
1480 |
|
900 |
510 |
1430 |
1580 |
|
1000 |
550 |
1550 |
1700 |
|
1200 |
630 |
1800 |
1950 |
|
1400 |
710 |
1980 |
2175 |
