氣動法蘭硬密封蝶閥

所屬：氣動閥>>氣動蝶閥

咨詢熱線：0577-27863708

此產品相關資料下載

產品描述

概述:

氣動法蘭式多層次硬密封蝶閥系列產品，系長壽命、節能型蝶閥。其結構采用三維編心原理設計，閥座采用硬軟密封兼容的多層次結構，加工精湛，工藝先進。本產品由閥體、蝶板、多層次閥座、閥桿、傳動機構等主要部件組成。因此被廣泛地應用到冶金、電力、石油、化工、空氣、煤氣、可燃?xì)怏w以及給排水等腐蝕性介質的管道上。由于本產品蝶閥采用的是三維偏心原理設計，使密封面的空間運動軌跡達到理想化，密封面相互之間無磨擦、無干涉、加之密封材料選擇得當，從而使蝶閥的密封性、耐腐蝕性、耐高溫性和耐磨性等得到了可靠的保證。

詳細參數

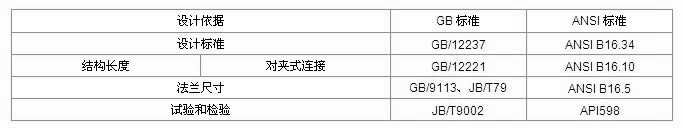

技術規范

注：系列蝶閥結構長度及連接對夾法蘭尺寸可根據用戶要求設計制造

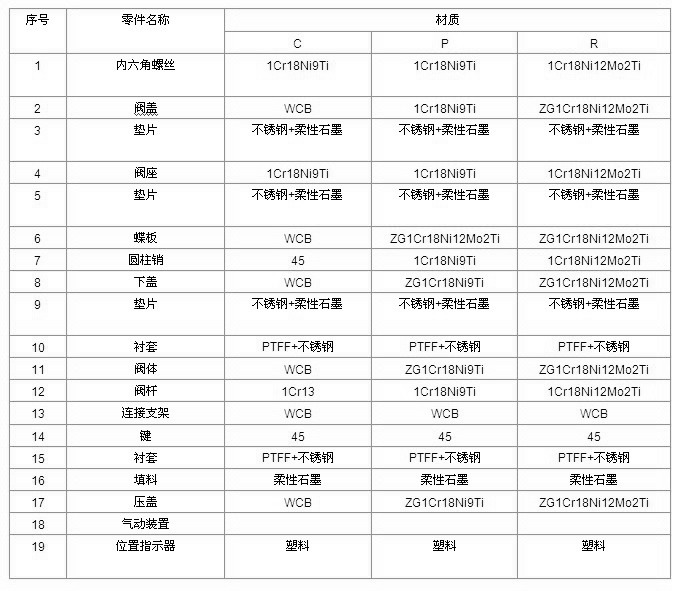

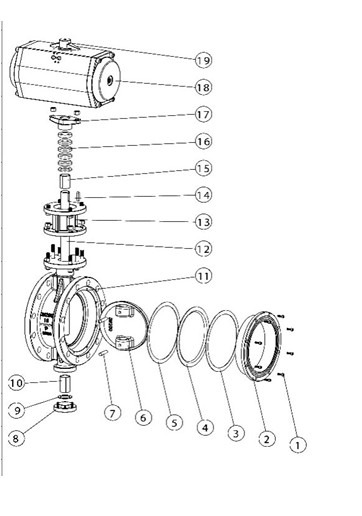

主要零件材質表

注:主要零部件及密封圈的材質亦可根據實際工況條件或用戶特殊要求設計選用.

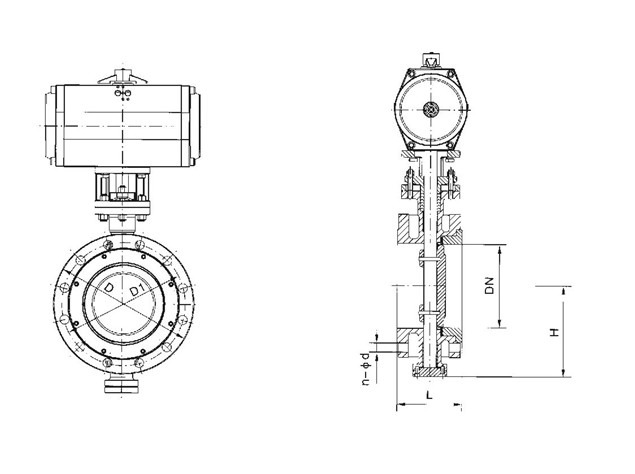

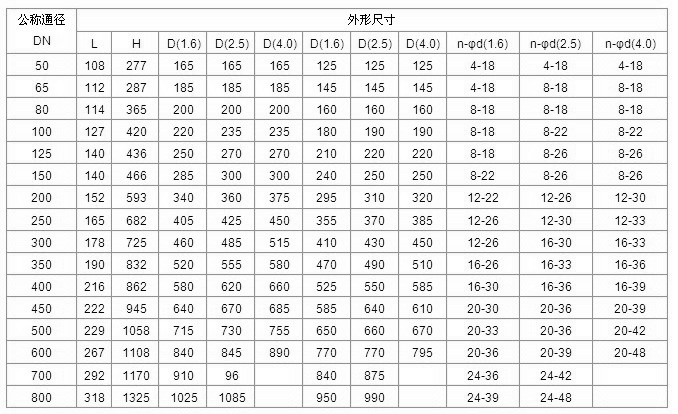

主要外形及連接法蘭尺寸
